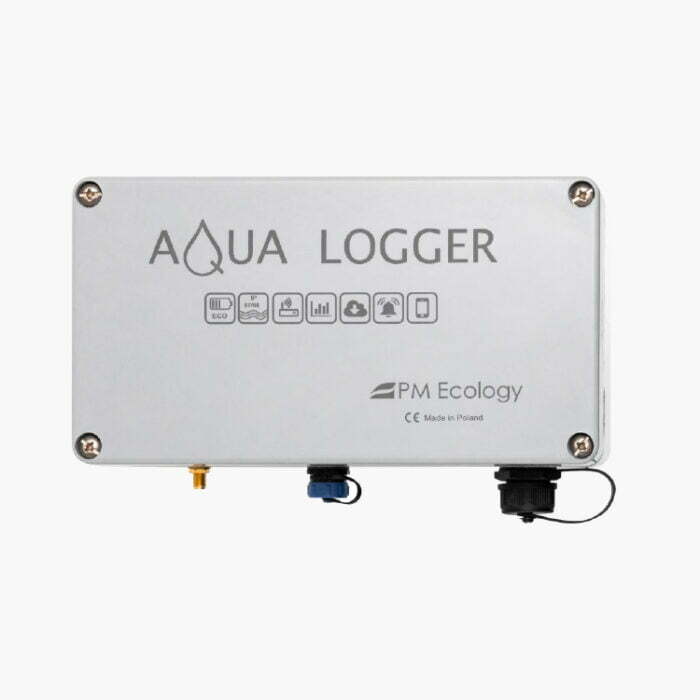

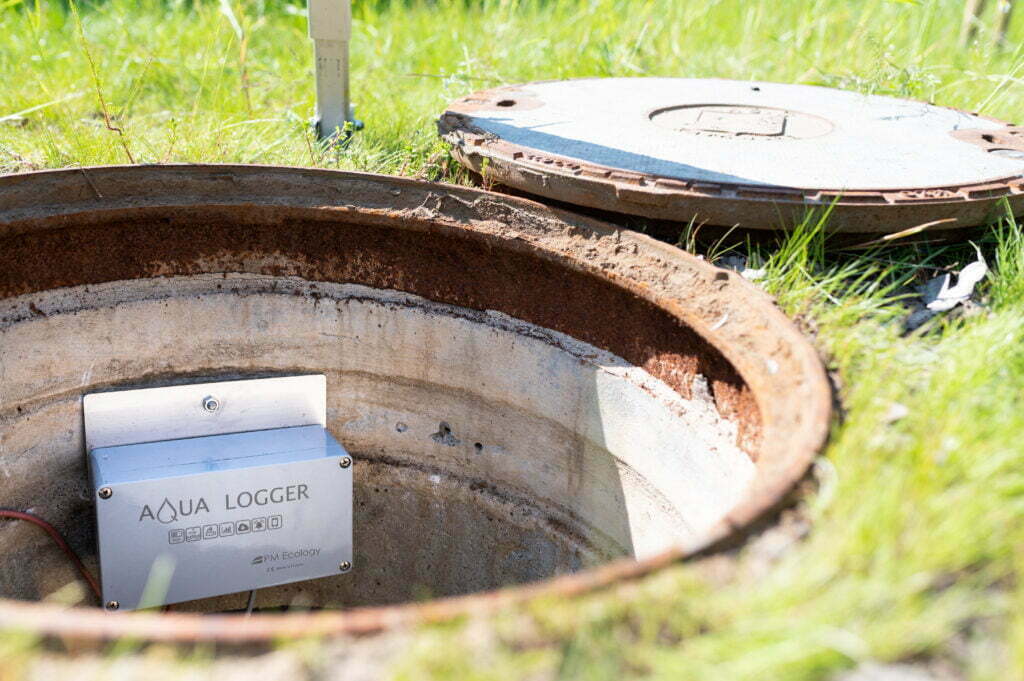

Rejestrator danych Aqua Logger Compact to energooszczędne urządzenie przeznaczone do precyzyjnego i długoterminowego monitoringu sieci wodociągowej. Przyrząd dedykowany jest do pomiarów objętościowego natężenia przepływu i ciśnienia wody. W rejestratorze dostępne są zdalnie konfigurowalne wejścia, które umożliwiają podłączenie czujników napięciowych, prądowych, impulsowych oraz zgodnych ze standardem SDI-12. Do zastosowań z większą liczbą sensorów, rejestrator danych Aqua Logger Compact może zostać wyposażony w kartę rozszerzeń z dodatkowymi wejściami sygnałów analogowych lub cyfrowych, w tym RS485 zgodny z protokołem Modbus. Urządzenie posiada także wejście umożliwiające monitorowanie otwarcia szafy lub pokrywy komory.
Rejestrator danych Aqua Logger Compact jest idealny do pomiarów długoterminowych w lokalizacjach bez dostępu do stałego zasilania. Urządzenie może być zasilane za pomocą zestawu baterii litowych umieszczanych wewnątrz obudowy rejestratora lub poprzez akumulator instalowany w oddzielnej obudowie.
Dedykowana aplikacja online umożliwia szczegółową analizę dużych zbiorów danych pomiarowych. Wszystkie pomiary są przedstawione na wielofunkcyjnych wykresach i diagramach dla każdego czujnika. Gdy wybrany parametr przekroczy wartość krytyczną, system poinformuje o tym użytkownika wysyłając email lub SMS z alarmem. Dostęp do systemu odbywa się za pomocą dowolnej przeglądarki internetowej bez konieczności instalacji dodatkowego oprogramowania. Zarejestrowane dane mogą być również przesyłane bezpośrednio na serwer użytkownika i przeglądane przy wykorzystaniu systemu SCADA posiadanego przez użytkownika.
Dane techniczne
|
Wejścia |
|
|
|
Wejścia pomiarowe (4 niezależne, konfigurowalne) |
|
Prądowe 4-20mA Napięciowe 0-10V Impulsowe do 100 kHz |
|
Porty komunikacyjne |
|
SDI-12 RS485 Modbus (opcja) USB – komunikacja z komputerem, ustawienia portu APN |
|
Inne |
|
Wejście umożliwiające monitorowanie otwarcia szafy lub pokrywy komory Opcjonalne rozszerzenia: – wejście uniwersalne (PT100, PT1000) – wyjścia przekaźnikowe – wyjścia referencyjne |
|
Rejestracja danych |
|
|
|
Interwał rejestracji danych |
|
Definiowany przez użytkownika: 1min – 24h |
|
Interwał transmisji danych |
|
Definiowany przez użytkownika: 1min – 24h |
|
Zegar czasu rzeczywistego |
|
Wbudowany |
|
Mierzone parametry serwisowe |
|
Temperatura elektroniki Napięcie zasilania Siła sygnału GSM Czas aktywności modemu podczas ostatniego transferu danych Otwarcie obudowy rejestratora lub włazu komory (opcjonalnie) |
|
Alarmy SMS/email (opcjonalnie) |
|
Po przekroczeni wybranego progu dla parametrów mierzonych oraz danych serwisowych |
|
Zasilanie |
|
|
|
Napięcie zasilania |
|
5-30V DC |
|
Zabezpieczenia |
|
OVP (Over Voltage Protection) – zabezpieczenie przed zbyt wysokim napięciem wyjściowym – do 30V OCP (Over Current Protection) – zabezpieczenie przed zbyt wysokim natężeniem prądu – do 300mA Odwrotna polaryzacja, filtr EMI/EMC |
|
Pobór mocy (mierzony dla 12V) |
|
Tryb czuwania: ≤ 250 μW Tryb pomiaru: ≤ 20 mW (bez uwzględnienia poboru mocy przez czujniki) Tryb transmisji: ≤ 360 mW (zależny od siły sygnału GSM) |
|
Zasilanie urządzenia |
|
Dowolny akumulator AGM lub żelowy o napięciu 12 lub 24VDC Baterie litowe (4x bateria litowa SAFT 3,6V 17Ah LS33600) |
