Stacja Aqua Logger FLOW MODBUS jest dedykowana do pomiaru objętościowego natężenia przepływu ścieku lub wody. Do tego celu wykorzystywane są dwie sondy radarowe. Pierwsza z nich służy do pomiaru poziomu napełnienia, a druga do pomiaru prędkości z jaką porusza się medium. Zmierzone wartości prędkości przepływu oraz poziomu zwierciadła wody, przy uwzględnieniu rzeczywistego kształtu kanału, umożliwiają obliczenie objętościowego natężenia przepływu wody. Pomiar wykonywany jest metodą bezkontaktową, dzięki czemu instalacja przebiega w sposób prosty i nie jest wymagane montowanie jakichkolwiek elementów od strony wody lub ścieków.
Urządzenie zostało zaprojektowane z myślą o dokonywaniu pomiarów w instalacjach kanalizacji sanitarnej, kanałach burzowych, potokach i rzekach. Nadaje się zarówno do pomiaru natężenia przepływu wody czystej, opadowej oraz ścieków. Wykorzystanie urządzenia z protokołem MODBUS daje znacznie większą możliwość zdalnej konfiguracji sondy pomiarowej. Dzięki odpowiedniej konfiguracji parametrów takich jak: ilość próbek, opóźnienie pomiaru, czułość radaru, czułość na pierwsze echo, strefa martwa i mapowanie echa sygnału można dostosować urządzenie do pracy w trudnych miejscach o nieregularnym kształcie podłoża lub z występującymi przeszkodami (np. rura przecinająca studzienkę pomiarową).
Zastosowana technologia zapewnia wysoką precyzję pomiaru, na którą nie mają wpływu czynniki zewnętrzne takie jak temperatura, wilgotność lub gęstość wody.
|
Dane techniczne |
|
|
|
Typ transmisji danych |
|
GSM / GPRS; RS232, RS485 (opcja) obsługiwane częstotliwości: 850/900/1800/1900 MHz |
|
Zasilanie urządzenia |
|
Akumulator 12V 12-55Ah (w zależności od oczekiwanej przez użytkownika częstotliwości pomiarów i wysyłania danych) |
|
Czas trwania pojedynczego pomiaru przepływu |
|
25 – 60 sekund w zależności od warunków przepływu |
|
Czas aktywności modemu przy wysyłce danych |
|
18 – 22 sekund typowo |
|
Częstotliwość pomiarów |
|
definiowana przez użytkownika w zakresie 1 min – 24 godziny |
|
Częstotliwość wysyłania danych |
|
definiowana przez użytkownika w zakresie 1 min – 24 godziny |
|
Rejestrowane parametry serwisowe |
|
temperatura elektroniki, napięcie zasilania, siła sygnału GSM, czas aktywności modemu przy ostatniej transmisji danych, stany alarmowe |
|
Alarmy SMS |
|
możliwe do ustawienia dla poziomu, prędkości, natężenia przepływu oraz wybranych parametrów serwisowych możliwość ustawienia niezależnych częstotliwości wykonywania pomiarów oraz wysyłania danych w zależności od zdefiniowanych progów alarmowych wybranych parametrów |
|
Obudowa rejestratora |
|
poliester 220x120x90mm, wersja szczelności IP67 lub IP 68 |
|
Temperatura pracy rejestratora |
|
-40….+60°C |
|
Pamięć wewnętrzna |
|
o pojemności 200 000 rekordów |
|
Stopień ochrony sond pomiarowych |
|
IP68 |
|
Radarowa sonda poziomu FMR20 Modbus RS485 ENDRESS+HAUSER |
||
|
Zakres pomiaru poziomu |
|
0 – 10m |
|
Dokładność pomiaru poziomu |
|
± 2mm |
|
Częstotliwość robocza i moc transmisji |
|
pasmo K ( 26GHz), w odległości 1m: <12 nW/cm2, w odległości 5m: <0,4 nW/cm2 |
|
Kąt wiązki pomiaru poziomu |
|
12° |
|
Konfiguracja sondy poziomu |
|
poprzez dowolne urządzenie z transmisją Bluetooth z systemem Android lub Mac OS X |
|
Komunikacja |
|
Modbus RS485 |
|
Radarowa sonda prędkości RSS-2-300W GEOLUX |
||
|
Zakres pomiaru prędkości przepływu |
|
0,05 – 15m/s, pomiar przepływu w dwóch kierunkach oraz detekcja kierunku przepływu |
|
Dokładność pomiaru prędkości przepływu |
|
± 2% wartości mierzonej lub ±0,02 m/s w zależności która wartość jest większa |
|
Zasięg radaru prędkości przepływu |
|
max. 50m |
|
Częstotliwość robocza sondy prędkości przepływu |
|
pasmo K w zakresie 24,125 – 24,200 GHz |
|
Kąt wiązki sondy prędkości przepływu |
|
poziom: 12°, pion: 24° |
|
Wpływ pozycji urządzenia na pomiar |
|
wbudowany wewnętrzny sensor pochylenia, automatyczna rejestracja i kompensacja zmiany kąta, optymalny kąt nachylenia w przedziale 30-60° |
|
Komunikacja |
|
RS232, RS485 |

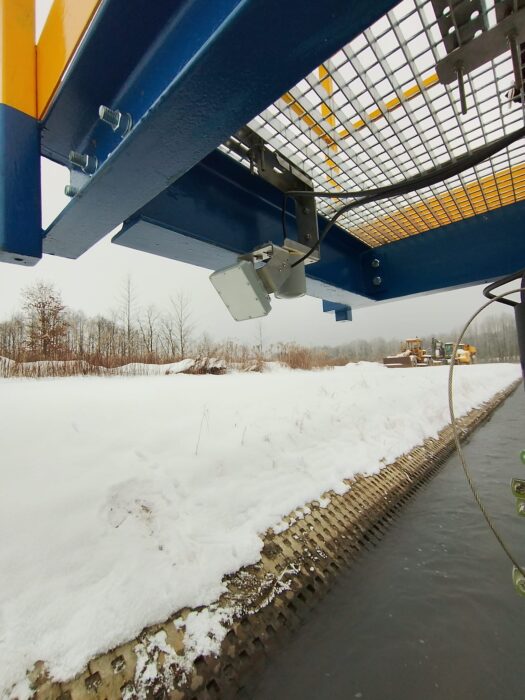

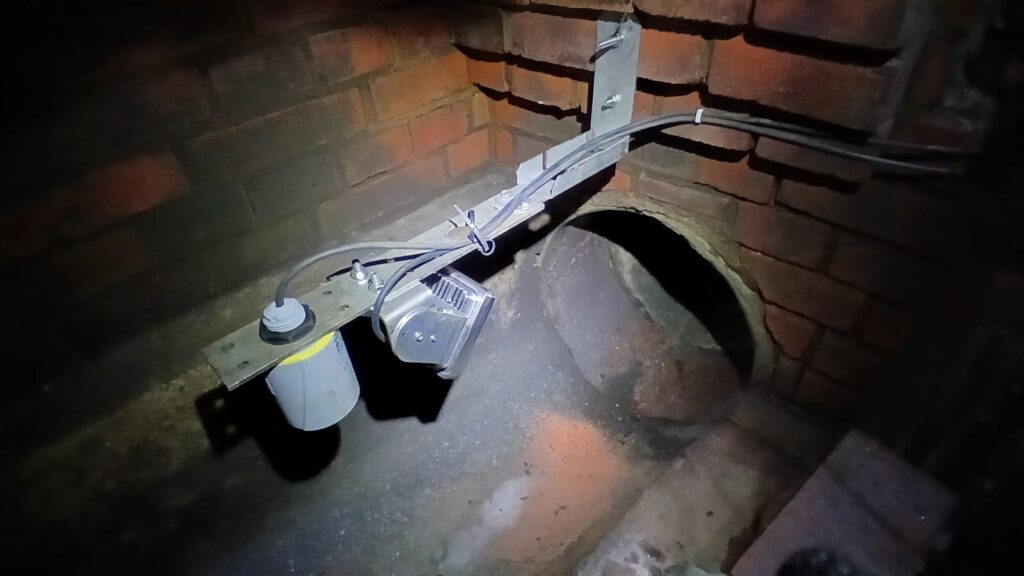

Wykorzystanie urządzenia z protokołem modbus daje znacznie większą możliwość zdalnej konfiguracji sondy pomiarowej. Dzięki odpowiedniej konfiguracji parametrów takich jak: ilość próbek, opóźnienie pomiaru, czułość radaru, czułość na pierwsze echo, strefa martwa i mapowanie echa sygnału można dostosować urządzenie do pracy w trudnych miejscach, np.:
