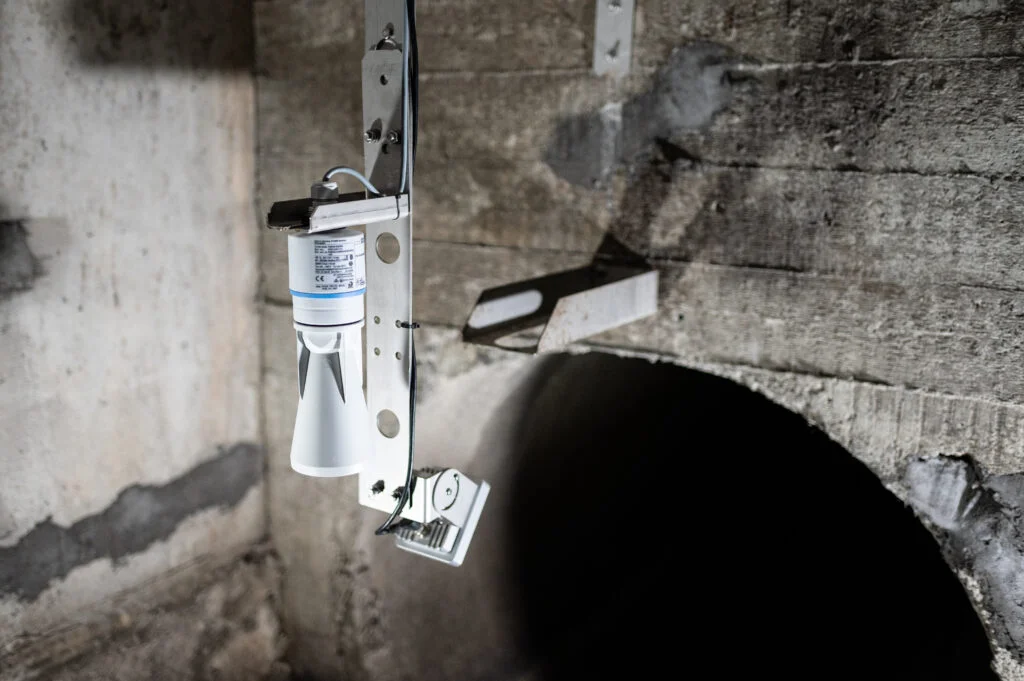

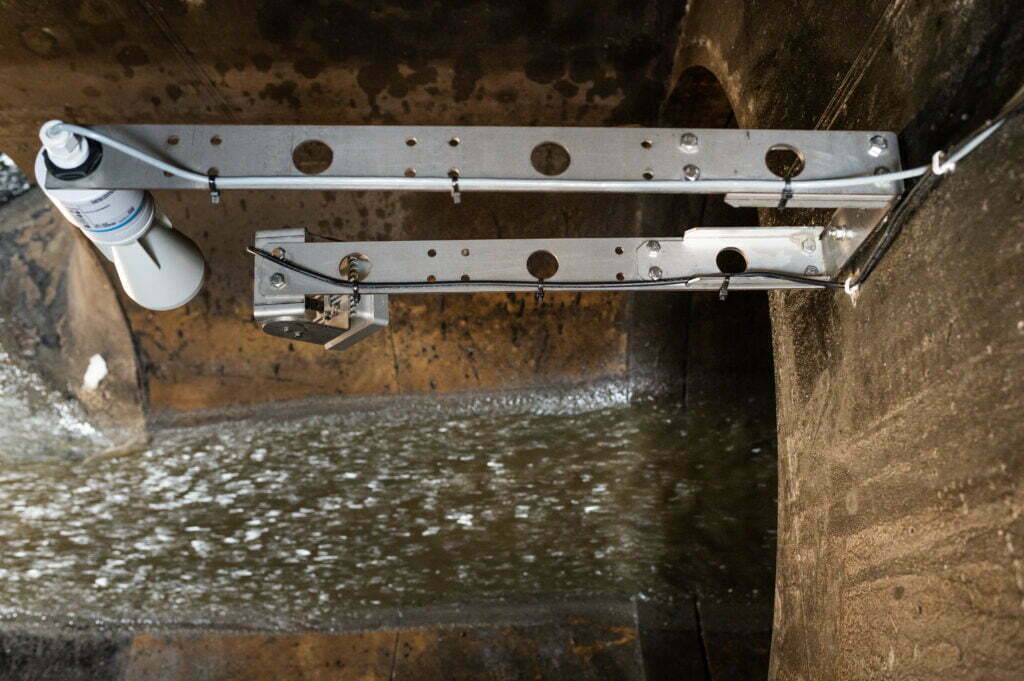

Stacja Aqua Logger FLOW jest dedykowana do pomiaru natężenia przepływu medium. Do tego celu wykorzystywane są dwie sondy radarowe. Pierwsza z nich służy do pomiaru poziomu zwierciadła medium, a druga do pomiaru prędkości z jaką porusza się ściek lub woda. Zmierzone wartości prędkości przepływu oraz poziomu zwierciadła wody, przy uwzględnieniu rzeczywistego kształtu kanału, umożliwiają obliczenie objętościowego natężenia przepływu wody. Pomiar wykonywany jest metodą bezkontaktową, dzięki czemu instalacja przebiega w sposób prosty i nie jest wymagane montowanie jakichkolwiek elementów od strony wody lub ścieków.

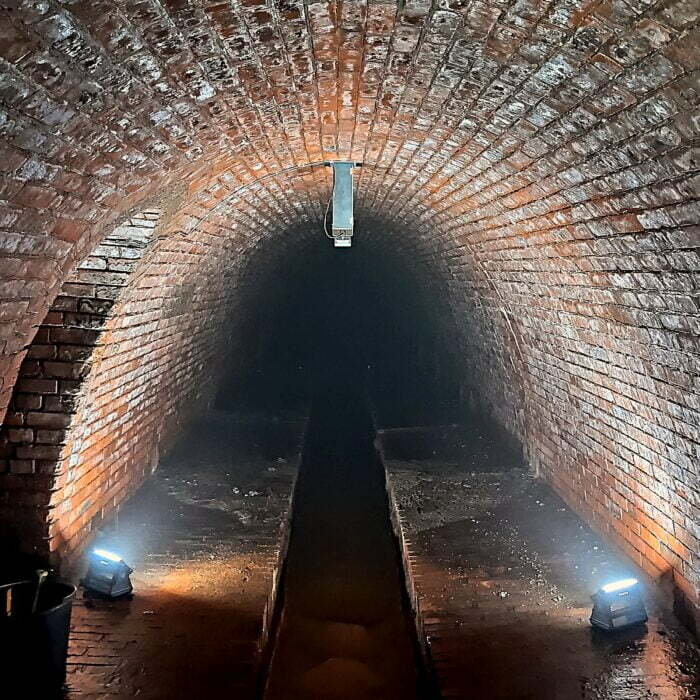

Urządzenie zostało zaprojektowane z myślą o dokonywaniu pomiarów w instalacjach kanalizacji sanitarnej, kanałach burzowych, potokach i rzekach. Nadaje się zarówno do pomiaru natężenia przepływu wody czystej, opadowej oraz ścieków.
Zastosowana technologia radarowa zapewnia wysoką precyzję pomiaru, na którą nie mają wpływu czynniki zewnętrzne takie jak temperatura, wilgotność lub gęstość, czy zanieczyszczenia mierzonego medium.
|
Dane techniczne |
|
|
|
Zakres pomiaru poziomu |
|
0 – 8m |
|
Dokładność pomiaru poziomu |
|
w zakresie 0,0 – 0,1m, maksymalny błąd 20mm w zakresie 0,1 – 0,5m, maksymalny błąd 10mm w pozostałym zakresie maksymalny błąd 5mm |
|
Częstotliwość robocza i moc transmisji |
|
pasmo K ( 26GHz), w odległości 1m: <12 nW/cm2, w odległości 5m: <0,4 nW/cm2 |
|
Kąt wiązki pomiaru poziomu |
|
12 stopni |
|
Konfiguracja sondy poziomu |
|
poprzez dowolne urządzenie z transmisją Bluetooth z systemem Android lub Mac OS X |
|
Zakres pomiaru prędkości przepływu |
|
0,05 – 15m/s, pomiar przepływu w dwóch kierunkach oraz detekcja kierunku przepływu |
|
Dokładność pomiaru prędkości przepływu |
|
± 2% wartości mierzonej lub ± 0,02 m/s w zależności która wartość jest większa |
|
Zasięg radaru prędkości przepływu |
|
max. 50m |
|
Częstotliwość robocza sondy prędkości przepływu |
|
pasmo K w zakresie 24,125 – 24,200 GHz |
|
Kąt wiązki sondy prędkości przepływu |
|
poziom: 12 stopni, pion: 24 stopnie |
|
Wpływ kąta pozycji urządzenia na pomiar |
|
wbudowany wewnętrzny sensor pochylenia, automatyczna kompensacja zmiany kąta |
|
Stopień ochrony czujników |
|
IP 68 |
|
Typ transmisji danych |
|
GSM / GPRS; RS232, RS485 (opcja) |
|
Zasilanie urządzenia |
|
Akumulator ACUMAX AML 55Ah 12V lub 4x bateria litowa SAFT 17Ah 3.6V |
|
Czas trwania pojedynczego pomiaru przepływu |
|
25 – 60 sekund |
|
Czas aktywności modemu przy wysyłce danych |
|
18 – 22 sekund typowo |
|
Częstotliwość pomiarów |
|
definiowana przez użytkownika w zakresie 1 min – 24 godziny |
|
Częstotliwość wysyłania danych |
|
definiowana przez użytkownika w zakresie 1 min – 24 godziny |
|
Rejestrowane parametry serwisowe |
|
temperatura elektroniki, napięcie zasilania, siła sygnału GSM, czas aktywności modemu przy ostatniej transmisji danych, otwarcie obudowy urządzenia (opcja) |
|
Alarmy SMS i e-mail |
|
możliwe do ustawienia dla poziomu, prędkości, natężenia przepływu oraz wybranych parametrów serwisowych |
|
Obudowa rejestratora |
|
Materiał: poliester, wymiary 220 x 120 x 90mm. Dostępne wersje szczelności: IP67 lub IP68 |
|
Temperatura pracy rejestratora |
|
-40°….+60°C |
